TBI高速型SFV滾珠絲杠

SFV 高速重負載型滾珠絲杠法蘭型單螺母

臺灣TBI滾珠絲杠SFV系列螺母屬于高速重負載型絲杠，TBI滾珠絲桿SFV此型螺帽之循環方式類似于T型螺帽。除了保有T型螺帽之優點外，此型之循環器的鋼珠，也沿著螺紋方向運行，并降低由鋼珠相互碰撞增加循環的順暢度，特別適合高速及重負載之設計。

原產地—臺灣
精密等級—C7級-C5級-C3級
SFV絲杠直徑——12mm—80mm
螺距(導程)——4mm、5mm、6mm、8mm、10mm、20mm
TBI絲杠長度——可根據絲杠需求訂制
滾珠絲杠有效導程——可根據需求訂制
絲杠聯接電機軸徑——根據要求定做
TBI螺桿為全新絲桿，如需要加工兩端請提供圖紙。

TBI滾珠絲杠選型時首先確定載荷多少，速度多少，你選擇的電機轉速多少，就能確定絲桿的直徑和導程，然后就是精度選擇，選擇滾珠絲桿不用那么麻煩，知道這幾個參數足夠了。

I : 導程, Da : 珠徑, n : 珠卷數, Ca : 動額定負荷(kgf), Coa : 靜額定負荷(kgf), K : 鋼性(kgf/μm) ★ : 可制作左螺紋

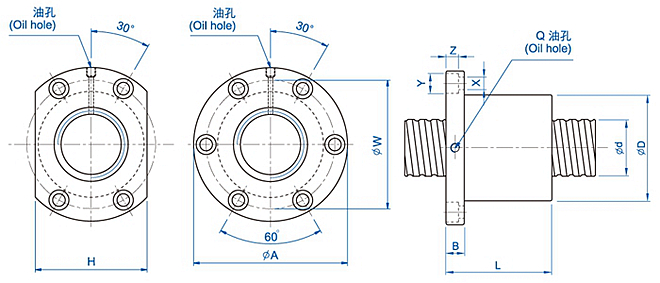

型號 Model No.	滾珠螺桿、螺帽之基準數據 Dimensions 單位 : mm
型號 Model No.	d	I	Da	D	A	B	L	W	H	X	Y	Z	Q	n	Ca	Coa	K
SFV01205-2.8	12	5	2.500	30	50	10	42	40	32	4.5	8	4.5	M6	2.8x1	661	1316	19
SFV01210-2.7	12	10	2.500	30	50	10	53	40	32	4.5	8	4.5	M6	2.8x1	623	1241	18
SFV01510-2.7	15	10	3.175	34	58	10	57	45	34	5.5	9.5	5.5	M6	2.7x1	972	2020	23
SFV01604-3.8	16	4	2.381	34	57	11	45	45	34	5.5	9.5	5.5	M6	3.8x1	931	2285	31
SFV01605-4.8		5	3.175	40	63	11	58	51	42	5.5	9.5	5.5	M6	4.8x1	1614	3662	40
SFV01610-2.7		10	3.175	40	63	11	56	51	42	5.5	9.5	5.5	M6	2.7x1	1008	2161	24
SFV02004-4.8	20	4	3.969	40	60	10	50	50	40	4.5	8	4	M6	4.8x1	1247	3584	45
SFV02005-4.8		5	3.175	44	67	11	57	55	52	5.5	9.5	5.5	M6	4.8x1	1814	4650	47
SFV02010-2.7		10	3.969	46	74	13	57	59	46	6.6	11	6.5	M6	2.7x1	1518	3398	30
SFV02020-1.8		20	3.175	46	74	13	70	59	46	6.6	11	6.5	M6	1.8x1	764	1758	19
SFV02505-4.8	25	5	3.175	50	73	11	55	61	52	5.5	9.5	5.5	M8	4.8x1	2017	5884	56
SFV02506-4.8		6	3.969	53	76	11	62	64	58	5.5	9.5	5.5	M6	4.8x1	2711	7268	58
SFV02506-4.8		8	4.762	56	85	13	70	71	64	6.5	11	6.5	M6	4.8x1	3466	8776	61
SFV02510-2.7		10	6.350	68	102	15	70	84	82	9	14	8.5	M8	2.7x1	3040	6547	37
SFV02525-1.8		25	3.175	50	73	13	83	61	52	5.5	9.5	5.5	M8	1.8x1	843	2199	22
SFV03204-4.8	32	4	2.381	54	81	12	50	67	64	6.6	11	6.5	M6	4.8x1	1517	5806	62
SFV03205-4.8		5	3.175	58	85	12	56	71	64	6.6	11	6.5	M8	4.8x1	2249	7612	66
SFV03206-4.8		6	3.969	62	89	12	60	75	68	6.6	11	6.5	M8	4.8x1	3079	9575	70
SFV03208-4.8		8	4.762	66	100	15	75	82	76	9	14	8.5	M8	4.8x1	3962	11547	74
SFV03210-4.8		10	6.350	74	108	15	96	90	82	9	14	9	M8	4.8x1	5620	14649	76
SFV03220-2.7		20	6.350	74	108	16	100	90	82	9	14	8.5	M8	2.7x1	3509	8644	46
SFV04005-4.8	40	5	3.175	67	101	15	59	83	72	9	14	8.5	M8	4.8x1	2468	9586	76
SFV04010-4.8		10	6.350	82	124	18	100	102	94	11	17.5	11	M8	4.8x1	6316	18600	90
SFV04020-2.7		20	6.350	82	124	18	100	102	90	11	17.5	11	M8	2.7x1	3935	10893	56
SFV05005-4.8	50	5	3.175	80	114	15	60	96	82	9	14	8.5	M8	4.8x1	3698	12053	87
SFV05010-4.8		10	6.350	93	135	16	93	113	98	11	17.5	11	M8	4.8x1	7023	23537	106
SFV05020-2.7		20	9.525	105	152	28	121	128	110	14	20	13	M8	2.7x1	7336	19700	68
SFV06310-4.8	63	10	6.350	108	154	22	105	130	110	14	20	13	M8	4.8x1	7860	30430	126
SFV06320-2.7	63	20	9.525	122	180	28	120	150	130	18	26	17.5	M8	4.8x1	8162	24741	80
SFV08010-4.8	80	10	6.350	130	176	22	105	152	132	14	20	13	M8	2.7x1	8593	38344	145
SFV08020-4.8		20	9.525	143	204	28	180	172	148	18	26	18	M8	4.8x1	15103	57296	168
SFV08020-7.6		20	9.525	143	204	28	240	172	148	18	26	18	M8	3.8x1	22423	90719	260

TBI滾珠絲杠SFV系列產品應用：

CNC機械螺桿——-CNC加工中心、CNC車床、CNC銑床、CNC放電加工機、CNC磨床、CNC線切割機、CNC鉆孔機、專用機…等等
產業機械絲桿——印刷機、造紙機、自動化機械、紡織機、繪圖機。
電子機械絲桿——量測儀器、x-y平臺、醫學設備、工廠自動化設備、PCB鉆孔機、IC封裝機、半導體設備、工廠自動化設備…等
輸送機械滾珠螺桿——Robort Stage、材料搬送設備、核能反應器，高度致動器…等
航天工業滾珠絲桿——飛機襟翼、機場負載設備。
精密工具機絲桿—-銑床、磨床、放電加工機、刀具磨床、齒輪加工機、鉆床、刨床
其它滾珠螺桿—-如天線使用的致動器、閥門開關裝置…等。

SFV滾珠絲杠的特點：
1.高信耐性：

SFV系列TBI滾柱螺桿是以多年來所累積的制品技術為基礎，從材料、熱處理、制造、檢查至出貨，都是以嚴謹的品保制度來加以管理，因此具有高信賴性。

2.圓滑的動作性：

SFV重負載型TBI滾珠絲桿比一般滑動螺桿具更高的效率，所需扭矩只有30%以下?？奢p易將直線運動變換為回轉運動。滾珠螺桿既使給與預壓，亦能維持圓滑的動作特性。

3.無背隙與高剛性

TBI絲桿螺母采用哥德式溝槽形狀、軸方向間隙調整至極小亦能輕易轉動。又于1個或2個螺帽間做預壓調整，予消除軸方向間隙，使具有可符合使用條件的適當剛性。

4.循環方式：

TBI螺母SFV系列為內循環方式，很大程度上解決了大家在選型時被誤導的局面，歸為兩大類的循環方式，可讓大家在選型時，只用了解螺桿及螺帽的特性，就能更輕易的區分開來自己所適用的產品型號。

6. 優異的耐久性：

TBI滾動絲桿　MOTION以累積多年的滾珠螺桿之生產技術為基礎，采用嚴謹的材料借高度熱處理及加工技術，可供給耐久性的制品。
