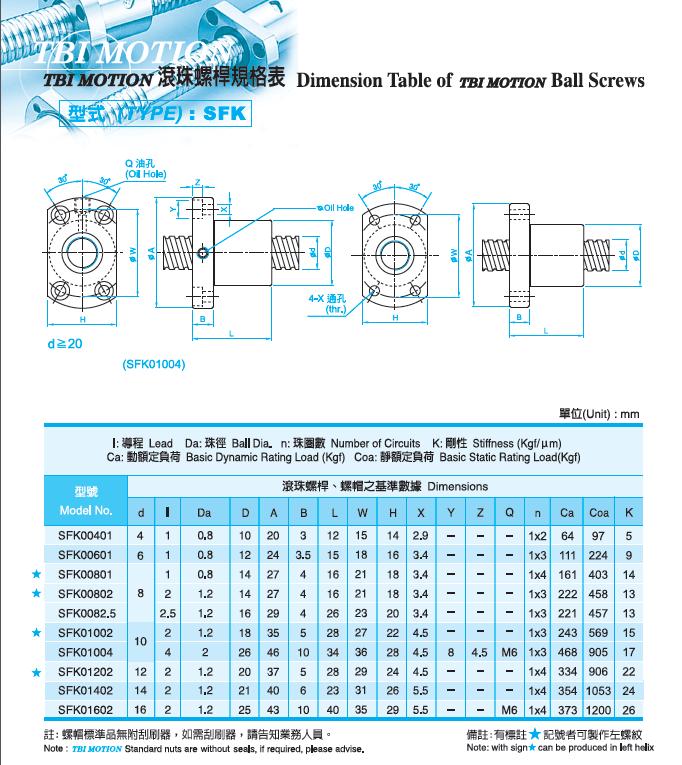

TBI小導程絲桿特點  SFKR1602法蘭型螺母參數

TBI滾珠絲桿SFKR1602的特性: 　　

研磨滾珠絲杠采用了數控中頻淬火，以確保硬度層的深度均勻一致，又通過精密螺紋磨床加工，其精度可達P1——P2級。由于選用德國浮動式返向器，特別是鋼球在返向過程中跨越滾道（即鋼珠進入返向器后與滾道非接觸），從而保證我司提供的滾珠絲杠副在高速工作狀態下噪音大大降低的特性。我們提供的軋制滾珠絲杠，完全從THOMSON NEFF德國公司進口，特點是螺紋滾道最終硬度為HRc58-62，表面光潔度非常高，滾道齒形均勻一致，中徑一致性非常好，特別是材料的紋理與螺紋方向相一致。由于采用數控中頻淬火，可保證滾道工作面有效硬化層深度（DOS）為1--2mm，更重要的其誤差曲線為線性，通過數控補償可將其精度提高到P4、P3級甚至到P2級。

關于TBI滾珠絲桿SFKR1602的安裝部位之精度，其必要頂目如下 :
(1) 相對于螺紋溝面的軸線 A，測定絲桿支持部位的半徑方向圓周偏擺值。
(2) 相對于絲桿支持部位的軸線 F，測定零件安裝部位的同軸度。
(3) 相對于絲桿軸支持部位的軸線 E，測定支持部位的端面的直角度。
(4) 相對于絲桿軸線 G，測定螺帽的基準面或法蘭的安裝面的直角度。
(5) 相對于絲桿軸線 A，測定螺帽外緣圓周 (圓筒型) 的同軸度。
(6) 相對于絲桿軸線 C，測定螺帽外緣 (平頭型安裝面) 的平行度。
(7) 絲桿軸軸線的半徑方向的總偏擺值。
在此所述之精度項目是以 JIS 1192~1197 為基準。
